Tubo soldado vs. tubo sem costura: qual é a diferença?

Selecionar o tubo industrial errado traz consequências enormes para o seu negócio. Grandes riscos definem sistemas modernos de transporte de fluidos em todos os setores pesados. Falhas de materiais facilmente inviabilizam orçamentos de projetos, desencadeiam paralisações críticas de sistemas e criam graves dores de cabeça de conformidade regulatória.

Os engenheiros enfrentam constantemente um ato de equilíbrio frustrante durante a aquisição. Você deve pesar as vantagens distintas de custo e disponibilidade dos tubos soldados em relação à confiabilidade estrutural superior das opções sem costura. As variantes soldadas proporcionam um alívio orçamentário notável, mas carregam vulnerabilidades inerentes. Por outro lado, os tubos sem costura oferecem tolerância de pressão excepcional, mas oferecem preços premium. Fazer a escolha errada tem impacto tanto na segurança como na viabilidade do projeto a longo prazo.

Este guia fornece uma estrutura objetiva e alinhada à engenharia para navegar neste conflito contínuo. Examinaremos as diferenças de fabricação, os limites de desempenho e os rigorosos critérios de conformidade. Você descobrirá estratégias viáveis ​​para especificar o material exato necessário para sua próxima instalação.

Principais conclusões

• Integridade estrutural: Os tubos sem costura não possuem costura de solda, oferecendo uma capacidade de pressão de trabalho 20% maior de acordo com os padrões ASME.

• Precisão dimensional: Tubos soldados oferecem uniformidade e concentricidade superiores na espessura da parede em comparação com alternativas sem costura.

• Custo e Disponibilidade: Tubos soldados geralmente têm um custo de aquisição mais baixo e prazos de entrega mais curtos.

• Especificações do material: Ao especificar tubo sem costura de aço inoxidável , a falta de solda elimina a zona primária para corrosão localizada em ambientes químicos agressivos.

Processos de Fabricação e Diferenças Estruturais Inerentes

Os fabricantes utilizam métodos radicalmente diferentes para produzir estes dois tipos de tubos. Compreender esses processos básicos ajuda a prever com precisão seu desempenho em campo.

Primeiro, vamos explorar a fabricação contínua. As instalações normalmente dependem de um processo chamado extrusão de tarugos. Eles começam com um cilindro sólido de aço, conhecido como tarugo. Eles aquecem esse tarugo a temperaturas extremas em um forno industrial. Durante a extrusão do tarugo, o aço deve atingir um ponto exato de plasticidade. Em seguida, uma poderosa haste perfurante empurra diretamente através do centro quente. Esta ação mecânica agressiva forma um tubo oco. Os trabalhadores então enrolam e esticam esse tubo quente para atingir as dimensões finais desejadas.

Embora este método crie uma estrutura altamente robusta, ele apresenta uma limitação física notável. O processo de extrusão em alta temperatura produz inerentemente pequenas variações naturais na espessura da parede. À medida que o mandril perfurante empurra o metal quente, ele pode desviar-se ligeiramente do centro. A física determina alguns pequenos desvios porque a haste procura o caminho de menor resistência. Esse desvio cria uma pequena excentricidade no produto final.

Por outro lado, a fabricação de tubos soldados depende de conformação e soldagem de precisão. Os produtores não começam com um bloco sólido. Em vez disso, eles começam com placas planas de aço ou bobinas contínuas, amplamente conhecidas como skelp. Eles rolam esse material plano em um formato cilíndrico uniforme usando uma série de rolos pesados.

Várias técnicas de soldagem fixam a costura longitudinal. Muitos fabricantes modernos produzem altamente confiáveis tubos de aço inoxidável ERW ​​usando soldagem por resistência elétrica. Neste método avançado, correntes elétricas de alta frequência aquecem as bordas do aço. Enormes rolos de pressão forjam as bordas fundidas sem usar metal de adição. Métodos de fusão tradicionais, como soldagem por arco submerso (SAW), também existem para materiais muito mais espessos. As usinas modernas geralmente cortam o excesso de rebarbas de solda tanto por dentro quanto por fora. Este corte cria uma superfície extremamente lisa.

Este processo soldado oferece uma enorme vantagem estrutural. Por partir de uma chapa plana fresada com precisão, garante espessura de parede altamente consistente. Você obtém excelente controle dimensional em todo o comprimento do tubo.

Avaliando o desempenho: classificações de pressão, tolerância e durabilidade

As classificações de pressão influenciam fortemente a seleção final do material. Códigos rígidos de engenharia determinam esses limites operacionais. A ASME B31.3 rege o projeto de tubulações de processo em refinarias e fábricas de produtos químicos. Atribui um fator de eficiência conjunto específico a diferentes métodos de fabricação.

Tubos sem costura obtêm um fator de eficiência de junta perfeito de 1,0 sob esses códigos. Essa pontuação perfeita significa que os engenheiros podem calcular as classificações de pressão usando toda a resistência inerente do metal base. Eles não exigem nenhum exame não destrutivo (EQM) adicional para provar a integridade da junta. Conseqüentemente, os engenheiros os classificam com segurança para pressões internas muito mais altas.

Muitos compradores têm um equívoco comum, mas incorreto. Eles presumem que os tubos sem costura sempre oferecem dimensões perfeitas e perfeitas. Devemos desmascarar este mito imediatamente. Como discutido anteriormente, os tubos sem costura sofrem frequentemente de ligeira excentricidade devido ao mandril de perfuração quente.

Em contraste, os tubos soldados proporcionam uma uniformidade de parede muito superior. Sua concentricidade quase perfeita torna o alinhamento substancialmente mais fácil durante a instalação em campo. Os soldadores podem encaixá-los muito mais rapidamente. Essa tolerância rígida reduz drasticamente o tempo de preparação e os custos de mão de obra no local de trabalho.

A fadiga e o carregamento cíclico apresentam outro desafio crítico de engenharia. Os sistemas industriais frequentemente experimentam vibrações intensas e flutuações constantes de pressão. Os tubos sem costura destacam-se notavelmente sob estas condições dinâmicas. Eles carecem completamente de uma zona afetada pelo calor (HAZ) em toda a sua extensão. A ausência deste ponto fraco microestrutural localizado proporciona uma resistência muito melhor a longo prazo à fadiga cíclica e à vibração mecânica.

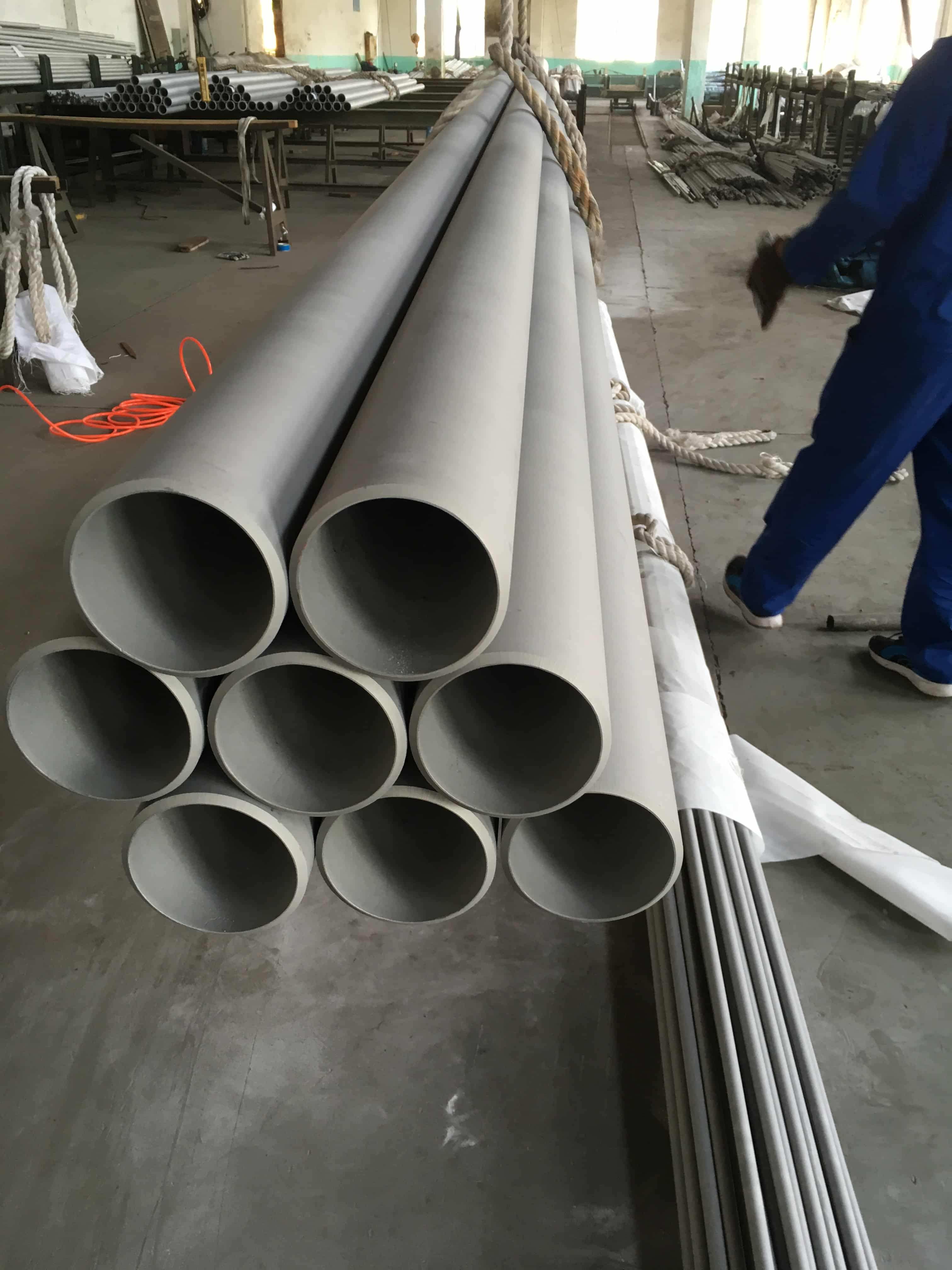

Tubo sem costura de aço inoxidável vs. tubo soldado de aço inoxidável

A seleção de materiais desempenha um papel importante no combate à corrosão industrial. Quando um fluido corrosivo passa através de um tubo soldado de aço inoxidável , a costura de solda longitudinal atua como uma vulnerabilidade potencial. O intenso calor da soldagem altera os limites microscópicos dos grãos. O carbono precipita da liga e se liga ao cromo. Esta reação química cria zonas sem cromo bem próximas à solda.

Se os fabricantes não conseguirem recozer adequadamente a costura, isso provocará corrosão intergranular severa. Produtos químicos agressivos atacam esse limite microscópico, levando à rápida degradação do material. O metal apodrece literalmente de dentro para fora ao longo da linha de solda.

Devido a esse risco localizado, os modelos contínuos continuam sendo o padrão para ambientes severos e de alto risco. As plataformas de perfuração offshore exigem estritamente a sua utilização. As plantas de processamento químico dependem fortemente de sua estrutura uniforme de grãos para lidar com ácidos voláteis. As aplicações de fabricação sanitária e farmacêutica também exigem essa pureza contínua para evitar o acúmulo de bactérias em fendas microscópicas de solda.

As realidades do tratamento térmico complicam muito as opções soldadas. Os produtores devem aplicar um rigoroso tratamento térmico pós-soldagem para mitigar os riscos de corrosão. Eles devem normalizar a estrutura alterada dos grãos em toda a zona afetada pelo calor. Essa etapa extra crítica ajuda os tubos inoxidáveis ​​soldados a corresponderem às propriedades metalúrgicas básicas de um equivalente sem costura. Sem tratamento térmico adequado, o tubo soldado falhará prematuramente em serviços corrosivos. Os compradores devem sempre verificar esses registros de tratamento térmico antes da instalação.

Custo, prazo de entrega e realidades de aquisição

As equipes de compras devem analisar cuidadosamente todos os custos financeiros iniciais. A fabricação contínua requer um consumo de energia altamente intensivo e máquinas de perfuração extremamente especializadas. Este processo mecânico complexo aumenta naturalmente o preço de compra inicial.

No entanto, você deve comparar ativamente isso com as rigorosas despesas de certificação. Tubos soldados normalmente custam muito menos para serem fabricados. No entanto, se você planeja usá-los em sistemas de alta pressão, os códigos de engenharia exigem testes de segurança rigorosos. Você deve pagar por métodos caros de testes não destrutivos (NDE).

Os requisitos comuns incluem inspeções completas de raios X ou testes ultrassônicos de toda a costura de solda. Se você pular esta validação, os códigos ASME forçarão você a reduzir a pressão operacional permitida. Esses testes regulatórios obrigatórios e penalidades matemáticas podem compensar rapidamente sua economia inicial de material.

As limitações da cadeia de abastecimento também determinam estritamente as escolhas disponíveis. As siderúrgicas acham notoriamente difícil produzir tubos sem costura em diâmetros externos (ODs) muito grandes. A extrusão de tarugos de aço maciços requer equipamentos excessivamente grandes e proibitivamente caros.

Portanto, os projetos de infraestrutura de grande diâmetro dependem quase exclusivamente de tubos soldados. Você simplesmente não pode adquirir tubos sem costura enormes de forma econômica. A produção soldada aumenta de forma fácil e eficiente. Os fabricantes usam apenas placas de aço planas mais largas. Esta realidade prática obriga as grandes linhas de água e os sistemas de transporte entre países a optarem por soluções soldadas.

Estrutura de decisão: listando o canal certo para sua aplicação

Quando especificar tubo sem costura

Você deve escolher com firmeza designs contínuos para ambientes de alta pressão e alta temperatura (HPHT). A construção sólida e uniforme lida com expansão térmica e estresse mecânico extremo de maneira confiável.

Vemos diversas aplicações específicas e altamente críticas de tubos sem costura na indústria pesada:

• Instalações upstream de extração de petróleo e gás e plataformas offshore.

• Unidades agressivas de processamento químico e petroquímico.

• Cilindros hidráulicos de alta pressão e máquinas de elevação pesada.

• Tubos de caldeiras superaquecidos e componentes críticos de geração de energia.

Especifique perfeitamente sempre que uma falha catastrófica acarreta graves riscos ambientais ou de segurança. Se uma explosão na tubulação puder causar danos massivos, você nunca deve comprometer o fator de eficiência da junta.

Quando especificar tubo soldado

As variantes soldadas adequam-se perfeitamente a sistemas industriais de baixa a média pressão. As economias financeiras substanciais fazem todo o sentido aqui.

Você deve especificar tubos soldados para:

• Aplicações de suporte arquitetônico e estrutural.

• Redes municipais de distribuição e tratamento de água.

• Linhas de transporte de fluidos e sistemas de exaustão pouco corrosivos.

• Tubulação de vapor de baixa pressão e linhas de resfriamento HVAC.

Você deve escolher modelos soldados para qualquer projeto que exija tubos de diâmetro extra grande. Além disso, restrições orçamentárias rigorosas ou cronogramas de projetos apressados ​​muitas vezes exigem seleções bem fundamentadas. Sua rápida disponibilidade e menor custo básico mantêm projetos exigentes no caminho certo.

Conclusão

A escolha entre estas duas opções estruturais raramente é sobre qual é objectivamente melhor. Em vez disso, envolve o alinhamento especializado das propriedades fundamentais do material com os parâmetros específicos do seu projeto. Você deve avaliar criticamente os requisitos de pressão, avaliar os riscos ambientais e gerenciar suas restrições orçamentárias.

Siga estas próximas etapas práticas antes de finalizar a compra do material:

1. Consulte os requisitos exatos do código ASME do seu projeto para verificar os fatores obrigatórios de eficiência conjunta.

2. Revise rigorosamente todos os relatórios de teste de materiais (MTRs) para confirmar as composições químicas e os tratamentos térmicos.

3. Calcule o custo real dos testes não destrutivos se você planeja usar tubos soldados para aplicações de alta pressão.

4. Entre em contato com um engenheiro de compras especializado para solicitar uma cotação de material personalizada, adaptada aos seus limites operacionais.

A preparação minuciosa garante um sistema de tubulação industrial mais seguro e confiável que funciona exatamente como projetado.

Perguntas frequentes

P: Um tubo soldado pode substituir um tubo sem costura de aço inoxidável?

R: Sim, mas somente se a pressão operacional estiver dentro da tolerância do código para tubos soldados. Você também deve garantir que testes não destrutivos apropriados, como exames de raios X, confirmem a integridade da solda. Se atender a esses rigorosos parâmetros de engenharia, a substituição é altamente viável.

P: O tubo de aço inoxidável ERW é considerado sem costura?

R: Não. O ERW cria uma costura de solda por meio de resistência elétrica. A fabricação moderna pode tornar essa costura quase invisível, mas ainda é legal e estruturalmente classificada como soldada. Ele carrega um fator de eficiência conjunta diferente de acordo com os códigos de engenharia padrão.

P: Por que a espessura da parede do tubo sem costura é menos consistente?

R: A perfuração de um tarugo sólido quente permite naturalmente que o mandril se desloque ligeiramente. Este desvio mecânico leva a uma espessura de parede excêntrica. Em contraste, o tubo soldado é laminado a partir de chapas de aço planas fresadas com precisão, garantindo excelente uniformidade dimensional.
