Número Browse:0 Autor:editor do site Publicar Time: 2026-07-08 Origem:alimentado
Os sistemas de dessulfurização de gases de combustão úmida (FGD) apresentam um dos ambientes mais hostis na geração de energia industrial. Eles combinam níveis de pH extremamente baixos, altas temperaturas contínuas e concentrações severas de cloreto. Falha prematura na tubulação causa interrupções caras e não programadas da planta. Também leva diretamente ao incumprimento de normas rigorosas de emissões ambientais e a operações de substituição massivas. Os materiais de tubulação padrão degradam-se rapidamente sob essas condições adversas. Eles sofrem fortemente com corrosão localizada, corrosão em fendas profundas e perigosas fissuras por corrosão sob tensão por cloreto (CSCC). Especificar o tubo sem costura de aço inoxidável correto para a dessulfurização de gases de combustão evita diretamente essas falhas catastróficas. Você deve adequar a metalurgia do material com precisão às condições específicas da zona, como torres absorvedoras e linhas de lama. Essa seleção cuidadosa elimina totalmente as vulnerabilidades estruturais ocultas. Este guia fornece uma estrutura técnica detalhada. Ajudamos você a avaliar, selecionar e adquirir as ligas resistentes à corrosão certas para suas aplicações críticas de FGD.
As vulnerabilidades da solda são eliminadas: Os tubos sem costura removem a zona afetada pelo calor (HAZ), um local de início primário de corrosão em ambientes de purificação FGD.
O PREN determina a seleção da classe: o número equivalente de resistência à corrosão determina a viabilidade do material; ambientes que excedem 10.000 ppm de cloretos exigem soluções de alta liga, como tubos sem costura 904L ou classes superausteníticas.
Os sistemas FGD úmidos criam realidades operacionais brutalmente agressivas para qualquer estrutura metálica. À medida que o dióxido de enxofre reage com a água, ocorre condensação contínua de ácido sulfúrico e sulfuroso ao longo das paredes do tubo. Simultaneamente, o sistema bombeia lama de calcário para neutralizar estes ácidos. Esta pasta introduz forças abrasivas intensas durante o transporte de fluidos. Os metais padrão não conseguem sobreviver a esse ataque químico implacável combinado com o desgaste mecânico contínuo. O ambiente exige soluções metalúrgicas altamente especializadas para manter a integridade operacional ao longo do tempo.
A pasta recirculada concentra continuamente cloretos dentro do sistema de circuito fechado. A combustão do carvão libera vestígios de halogênios, como cloro e flúor, nos gases de combustão. Os purificadores lavam esses halogênios diretamente no licor circulante. Como as instalações modernas reutilizam extensivamente a água para cumprir as metas ambientais, os níveis de cloreto aumentam perigosamente. As concentrações saltam frequentemente de uma linha de base de algumas centenas de partes por milhão para bem mais de 10.000 ppm. Esta acumulação drástica reduz significativamente o limite para corrosão localizada. Ele quebra ativamente a camada protetora de óxido passivo em tipos de aço padrão.
Você deve compreender três modos de falha principais para especificar a liga correta:
Corrosão por picadas e fendas: pH extremamente baixo e altos níveis de cloreto impulsionam esse ataque agressivo. Depósitos de incrustações de sulfato de cálcio formam fendas estreitas ao longo do interior do tubo. Íons cloreto agressivos concentram-se sob esses depósitos, criando microambientes ácidos localizados que corroem a parede do tubo.
Craqueamento por corrosão sob estresse por cloreto (CSCC): altas temperaturas operacionais desencadeiam esse modo de falha repentino e catastrófico. A tensão de tração da pressão interna do fluido interage perigosamente com os íons haleto. Isso faz com que rachaduras microscópicas se propaguem rapidamente através dos grãos metálicos.
Erosão-Corrosão: As linhas de distribuição de lama enfrentam graves ameaças sinérgicas. O calcário em movimento remove mecanicamente a camada protetora de óxido de cromo. Os ácidos químicos atacam imediatamente o metal vulnerável recém-exposto. Este ciclo acelera exponencialmente a perda de material.
A fabricação perfeita garante um grão microestrutural homogêneo em todo o corpo do tubo. Os fabricantes perfuram um tarugo de aço sólido em temperaturas extremas para criar o tubo oco. Os tubos soldados contêm inerentemente uma costura de solda longitudinal e uma zona adjacente afetada pelo calor (HAZ). Durante a soldagem, os carbonetos de cromo frequentemente precipitam ao longo dos limites dos grãos, esgotando a matriz circundante de cromo essencial. Estas áreas soldadas atuam como regiões anódicas vulneráveis. Eles permanecem altamente suscetíveis ao ataque galvânico preferencial quando expostos a fluidos pastosos ácidos.
Tubos sem costura oferecem classificações de pressão superiores e dinâmica de fluidos previsível. Eles mantêm uma rugosidade superficial interna altamente consistente em todo o seu comprimento. Os tubos soldados frequentemente apresentam pequenas raízes internas de solda ou saliências no cordão. Esses pequenos obstáculos criam turbulência fluida localizada. Eles também atuam como pontos físicos onde as partículas abrasivas de lama de calcário se acumulam. Este interior liso de um tubo sem costura reduz significativamente a probabilidade de incrustações de lama. Você evita a perigosa corrosão sob depósito quando a incrustação sólida não consegue aderir firmemente às paredes do tubo.
Você deve implementar formatos contínuos nas zonas de processo mais críticas. Eles permanecem absolutamente inegociáveis para linhas de distribuição de polpa de alta pressão. Cabeças de pulverização e pontos precisos de injeção de produtos químicos também exigem integridade estrutural ininterrupta. Recomendamos fortemente projetos contínuos para eliminar rupturas inesperadas de tubulações e reparos de emergência dispendiosos. Cada solda representa um potencial ponto de falha microestrutural em um ambiente FGD. Tubos sem costura eliminam esse risco de forma sistemática e permanente em suas instalações.
Os engenheiros devem combinar a composição específica da liga com a zona química exata. Usar a classe metalúrgica errada garante falhas precoces e vazamentos graves no processo. Aqui está uma lista de verificação abrangente de avaliação de materiais para orientar sua seleção.
Os graus austeníticos padrão, como 316 e 316L, atendem apenas aos ambientes mais amenos e com baixo teor de cloreto. Você pode especificá-los com segurança para sistemas auxiliares de baixa temperatura ou linhas de água de reposição limpas. Eles apresentam um risco enorme de falha catastrófica dentro do circuito absorvedor principal. Aconselhamos vivamente a não utilizá-los em locais onde as concentrações de ácido flutuem ou onde os níveis de cloreto excedam 1.000 ppm.
Esta classe fornece um teor excepcionalmente alto de níquel (23~28%) e molibdênio (4%~5%). Oferece resistência robusta e previsível contra níveis de cloreto moderados a altos. A adição específica de cobre permite que um tubo sem costura 904L resista perfeitamente a ambientes de ácido sulfúrico concentrado. Muitas instalações de energia consideram este o equilíbrio mais prático para tubulação de polpa FGD úmida padrão. Ele efetivamente preenche a lacuna de desempenho entre as ligas comerciais padrão e os metais exóticos altamente caros.
Essas ligas robustas apresentam um número equivalente de resistência à corrosão (PREN) acima de 40. Você precisa delas estritamente para os ambientes de cloreto mais extremos dentro do sistema de purificação. Zonas que excedem 10.000 ppm de cloretos e que operam em níveis de pH muito baixos exigem esse nível superior de proteção. Eles oferecem desempenho contra corrosão notavelmente próximo ao das ligas puras à base de níquel, mas a um preço notavelmente mais acessível.
Avaliamos classes duplex para zonas que exigem grande resistência mecânica. Sua microestrutura mista de austenita e ferrita lida perfeitamente com a erosão física intensa de lamas espessas e de alta velocidade. No entanto, você deve monitorar cuidadosamente seus limites específicos de temperatura operacional. A exposição contínua ao alto calor pode causar fragilização alfa-prime perigosa em microestruturas duplex, levando a falhas mecânicas repentinas.
Grau de material | PREN aproximado | Aplicação primária de FGD | Limitação de chave |
|---|---|---|---|
316/316L | 23 - 28 | Sistemas auxiliares de água, zonas com baixo teor de cloreto | Altamente suscetível a corrosão > 1.000 ppm de cloretos |
904L | 34 - 36 | Loop absorvedor principal, linhas de lama moderadas | Lutas em ambientes com alto teor de cloreto |
254SMO (Super Austenítico) | 42 - 45 | Zonas extremas de alto teor de cloreto, cabeçalhos de pH baixo | Requer procedimentos de soldagem especializados se modificado |
2507 (Super Duplex) | 42 - 43 | Transporte de lama de alta erosão, agitadores | Limites rigorosos de temperatura operacional máxima |
As decisões modernas de aquisição exigem uma justificação técnica rigorosa. Você deve aplicar fórmulas metalúrgicas padrão e estruturas regulatórias para garantir confiabilidade a longo prazo.
Os engenheiros de compras devem utilizar a fórmula PREN para avaliar sistematicamente qualquer tubo de aço inoxidável FGD . A equação padrão globalmente aceita é (%Cr + 3,3x%Mo + 16x%N). Este cálculo matemático compara o material escolhido diretamente com a química projetada da instalação. Um PREN calculado mais alto confirma uma resistência significativamente mais forte à corrosão localizada e em frestas. Você deve combinar com precisão o PREN selecionado com seus dados de monitoramento contínuo de cloreto para evitar excesso de engenharia ou subespecificação da tubulação.
Suas escolhas metalúrgicas devem estar estritamente alinhadas com as diretrizes publicadas pelo EPRI (Electric Power Research Institute). Você também deve consultar profundamente os padrões regulatórios ambientais locais que regem a contenção de produtos químicos. As instalações que operam sob jurisdições governamentais estritas enfrentam um intenso escrutínio estrutural. A conformidade do material garante segurança estrutural absoluta e proteção ambiental. Ele evita ativamente vazamentos químicos desastrosos que resultam de juntas de tubulação enfraquecidas e não conformes.
As estratégias de aquisição devem ir muito além da simples métrica inicial de preço por tonelada. Você precisa levar em consideração cuidadosamente a vida útil ininterrupta esperada da liga escolhida. Avalie as eficiências de instalação específicas para diferentes tipos de materiais, já que tubos sem costura geralmente exigem menos verificações de manutenção. Observe atentamente como evitar o tempo de inatividade. Ligas de alto desempenho evitam ativamente desligamentos de emergência dispendiosos do purificador. Atualizar a especificação inicial do material normalmente produz uma estabilidade operacional incrível a longo prazo e drasticamente menos ciclos de substituição.
A aquisição de materiais especializados de alta liga acarreta riscos distintos na cadeia de abastecimento. Você deve aplicar medidas rigorosas de controle de qualidade muito antes do início da instalação física.

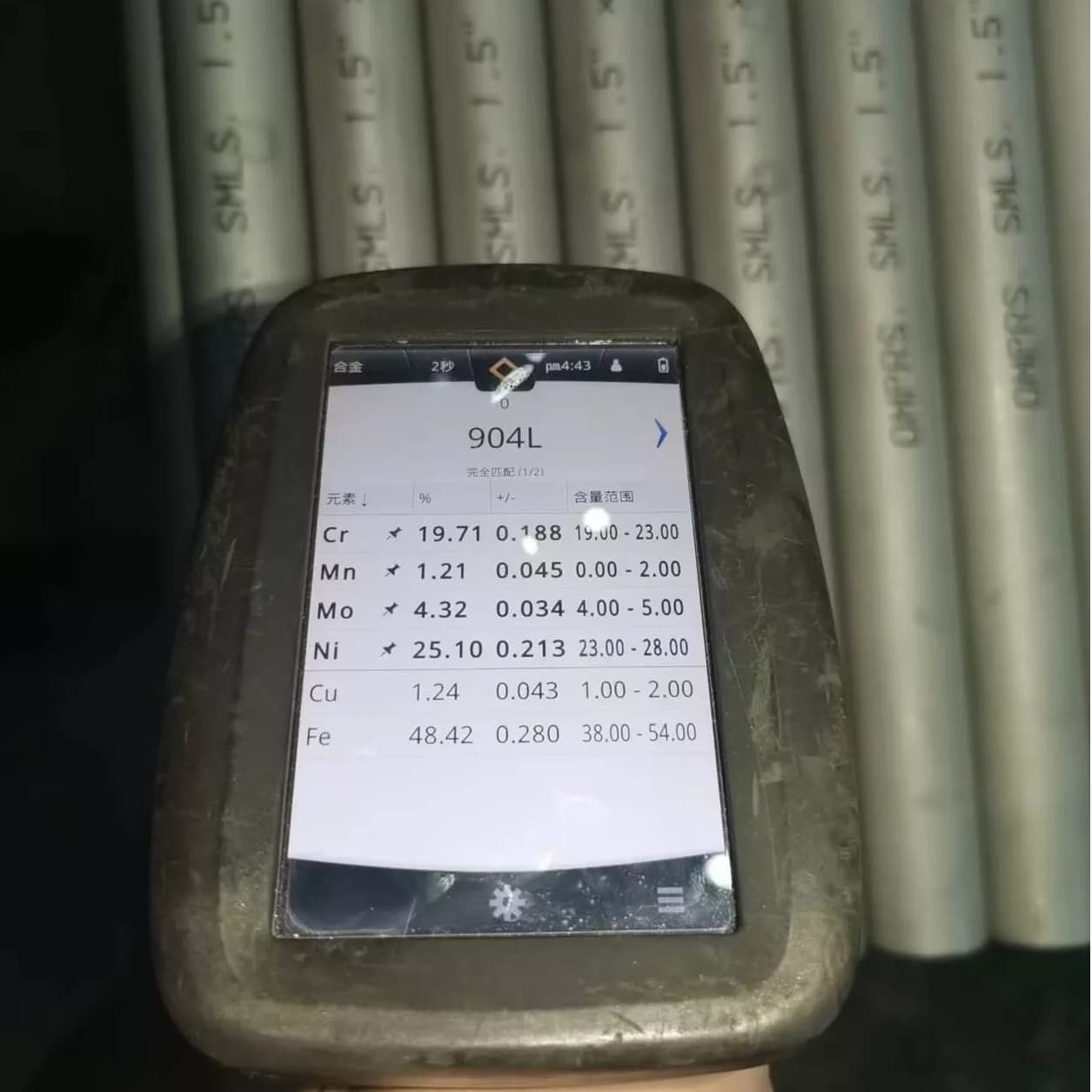

Materiais falsificados ou com ligas incorretas representam uma ameaça grave e silenciosa às suas instalações. Os metais de qualidade inferior desintegrar-se-ão rapidamente em ambientes agressivos de FGD. Enfatizamos fortemente a necessidade absoluta da Identificação Positiva de Materiais (PMI). Você deve realizar esta verificação em cada lote de tubos de entrada antes da instalação. Os modernos analisadores portáteis de fluorescência de raios X (XRF) detectam imediatamente composições químicas incorretas. Isto evita misturas desastrosas de materiais.
Ao adquirir seu tubo resistente à corrosão , você deve sempre exigir certificados de teste de material (MTCs) rigorosos EN 10204 3.1 ou 3.2. Esses documentos formais e juridicamente vinculativos garantem a composição química exata do lote térmico. Eles também verificam propriedades mecânicas cruciais, como resistência à tração, resistência ao escoamento e alongamento. Nunca aceite remessas não certificadas ou vagamente documentadas para aplicações críticas de purificadores. A rastreabilidade ponta a ponta garante absoluta confiança da engenharia em toda a sua rede de tubulação.
As equipes de compras devem levar em consideração cuidadosamente os prazos de fabricação realistas. Processos especializados de trefilação contínua para metais exóticos exigem cronogramas de produção extensos e complexos. As ligas com alto teor de níquel enfrentam frequentemente atrasos prolongados no fornecimento global devido à escassez de matérias-primas. Você deve alinhar perfeitamente o cronograma de aquisição de materiais com a interrupção planejada da planta. Encomendar com meses de antecedência garante que seus materiais críticos cheguem com segurança antes que a janela de manutenção seja realmente aberta.
A seleção do ideal para a dessulfurização de gases de combustão tubo sem costura de aço inoxidável representa um delicado compromisso de engenharia. Você deve equilibrar a resistência máxima à corrosão localizada com o orçamento realista de aquisição do projeto. O valor PREN calculado continua sendo sua métrica de orientação mais confiável e objetiva para esta decisão.
A lógica da sua seleção deve permanecer inflexível. Elimine todos os tubos soldados para suas zonas de circulação de alta pressão e alto teor de cloreto. Padronize imediatamente para 904L ou classes superausteníticas contínuas com base inteiramente em seus dados de monitoramento contínuo de cloreto.
Sua próxima ação requer consulta profissional direta. Contate imediatamente um fornecedor metalúrgico especializado. Peça-lhes que auditem com precisão a química atual do fluido FGD e as temperaturas operacionais. Solicite hoje mesmo apresentações técnicas detalhadas e amostras MTC certificadas para os cronogramas de tubulação necessários.
R: O PREN necessário depende inteiramente de ambientes de zona específicos. Geralmente, é necessário um PREN superior a 35 para zonas de depuração moderada. Para componentes internos de absorvedores altamente agressivos que enfrentam concentrações severas de cloreto, você deve especificar um PREN acima de 40. Sempre monitore seus níveis contínuos de cloreto para avaliar esse requisito com precisão.
R: O grau 904L contém níveis significativamente mais altos de molibdênio, níquel e cobre em comparação com o 316L padrão. Esta formulação química específica melhora drasticamente a sua resistência ao ácido sulfúrico concentrado. Ele também fornece um limite muito mais alto contra corrosão perigosa por cloretos, garantindo uma vida útil muito mais longa em lamas agressivas.
R: Os tubos sem costura eliminam completamente a costura de solda longitudinal e sua zona afetada pelo calor associada. Isto remove o ponto de falha microestrutural primário para corrosão sob depósito. A superfície interna lisa e ininterrupta evita que a lama abrasiva de calcário prenda e corroa as juntas fracas. Esta integridade estrutural amplia substancialmente o tempo médio entre falhas (MTBF).
R: As classes super duplex oferecem resistência mecânica muito superior e excelente resistência à erosão para aplicações de lama pesada. No entanto, eles possuem limitações estritas de temperatura superior em comparação com os superausteníticos. A exposição de ligas duplex ao calor excessivo causa fragilização microestrutural perigosa. Você deve avaliar as temperaturas operacionais exatas antes de finalizar esta substituição de material.
